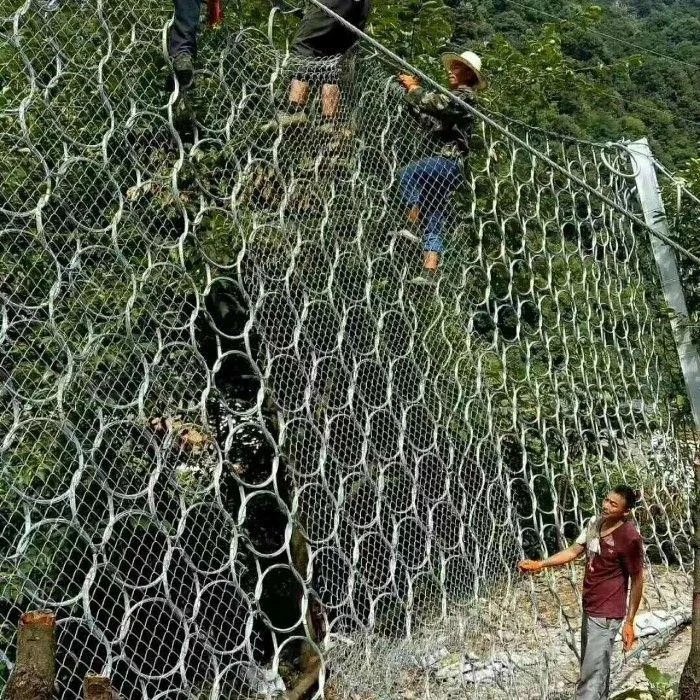

Системи активного захисту від каменепадів складаються з дротяних мотузкових сіток (наприклад, D0/08/300), опорних кабелів, анкерних стрижнів і зшивних мотузок. Ці системи застосовують активне натягнення до поверхні схилу, щоб обмежити рух каменепадів, перешкоджати вивітрюванню та розколюванню, а також зміцнювати нестабільні гірські масиви. Залежно від конфігурації, Active Rockfall Protection Systems досягає терміну служби від 30 до 50 років за стандартного гарячого оцинкованого покриття.
Технічні параметри
|
компонент |
Специфікація |
Подробиці |
|
Канатна сітка (модель D0/08/300) |
Розмір осередку: 300×300 мм (ромб); Діаметр дроту: Φ8,0 мм; Міцність на розрив: більше або дорівнює 1770 МПа; Сила розриву одного дроту: більше або дорівнює 40 кН |
Розмір панелі: 4 м × 4 м; Матеріал: сталевий трос із гарячим{2}}оцинкуванням |
|
Сітка сталева (SO/2.2/50) |
Діаметр дроту: Φ2,2 мм; Розмір осередку: 50×50 мм |
Розмір панелі: 2,6 м × 10,2 м; Матеріал: оцинкований сталевий дріт |
|
Горизонтальна опорна мотузка |
Φ16 мм (конструкція 1×19) |
Сила розриву більше або дорівнює 120 кН |
|
Вертикальна опорна мотузка |
Φ12 мм (конструкція 1×19) |
Сила розриву більше або дорівнює 70 кН |
|
Зшивання мотузки |
Φ8 мм |
Той же матеріал, що і основна сітка |
|
Системний анкерний стрижень |
Φ16 мм; Довжина: 2,0–4,0 м (більше для ґрунту) |
Відстань: 4,5 м × 4,5 м; Опір висмикуванню Більше або дорівнює 50 кН |
|
Енергія захисту |
Менше або дорівнює 100 кДж (стандартна конфігурація GPS2) |
– |
|
Захист від корозії |
Гаряче{0}}оцинковане (цинкове покриття більше або дорівнює 100 г/м²) |
Термін служби більше або дорівнює 30 років; Гальфан більше або дорівнює 50 років; PE-покриття Більше або дорівнює 20 рокам (непряме світло) |
|
Попереднє-натягування (кантовий трос) |
10–50 кН |
Забезпечує контакт поверхні схилу |
Переваги продукту (підтримуються-дані)
- Міцність на розтяг дротяного канату Більше або дорівнює 1770 МПа, сила розриву одного дроту Більше або дорівнює 40 кН.
- Опір висмикуванню анкерного стержня Більше або дорівнює 50 кН (анкер Φ16 мм, довжина 2–4 м).
- Енергія захисту Менше або дорівнює 100 кДж для моделі GPS2, підходить для середніх каменепадів.
- Гаряче{0}}оцинковане покриття (більше або дорівнює 100 г/м²) забезпечує понад або дорівнює 30 рокам служби; Термін служби покриття Galfan становить більше 50 років.
- Сила розриву горизонтального опорного каната Φ16 мм більше або дорівнює 120 кН, вертикального каната Φ12 мм більше або дорівнює 70 кН.
Додатки
Шосе та залізничні розрізи
Гірничо-кар'єрні укоси
Схили комунальної інфраструктури
Ґрунтові насипи та вивітрені скелі
Довгострокові -корозійні-проекти (GTC-65A/B)
Представлення компанії
Chengshuai Slope Protection Engineering Co., Ltd. (раніше Hebei Xincheng Slope Protection Net Co., Ltd.) була заснована в 2008 році зі статутним капіталом понад 10 мільйонів юанів і виробничою площею майже 10 000 м². Компанія оснащена вітчизняними сучасними автоматичними виробничими лініями з ЧПК для захисних сіток. Його основна продукція включає гнучкі системи захисту SNS, кабельні бар’єри, сітки для огорож, габіонні сітки та сітки з дротяних мотузок, підкріплені професійними можливостями досліджень і розробок і широким асортиментом продукції.
FAQ
Q1: Яка різниця між GPS2 і GAR2?
A: GPS2 включає подвійний-захист із дротяною сіткою та сталевою сіткою для дрібних уламків каміння. GAR2 використовує лише дротяну сітку, придатну для стійких скель без дрібного сміття.
Q2: Який термін служби активних систем захисту від каменепадів?
В: зі стандартним гарячеоцинкованим покриттям (більше або дорівнює 100 г/м²) система служить більше або дорівнює 30 рокам. Покриття Galfan забезпечує понад або дорівнює 50 рокам, а PE-покриття більше або дорівнює 20 рокам (непряме світло).
Q3: Яка модель підходить для ґрунтових схилів з невеликими каменепадами?
В: Рекомендується GPS2 або GTC-65A. GTC-65A забезпечує до 100 років антикорозійного терміну служби, але його армуюча здатність становить 70–80% від GPS2 і не підходить для скельних блоків розміром більше 1 м³.
